14MHzの1W QRP TXです

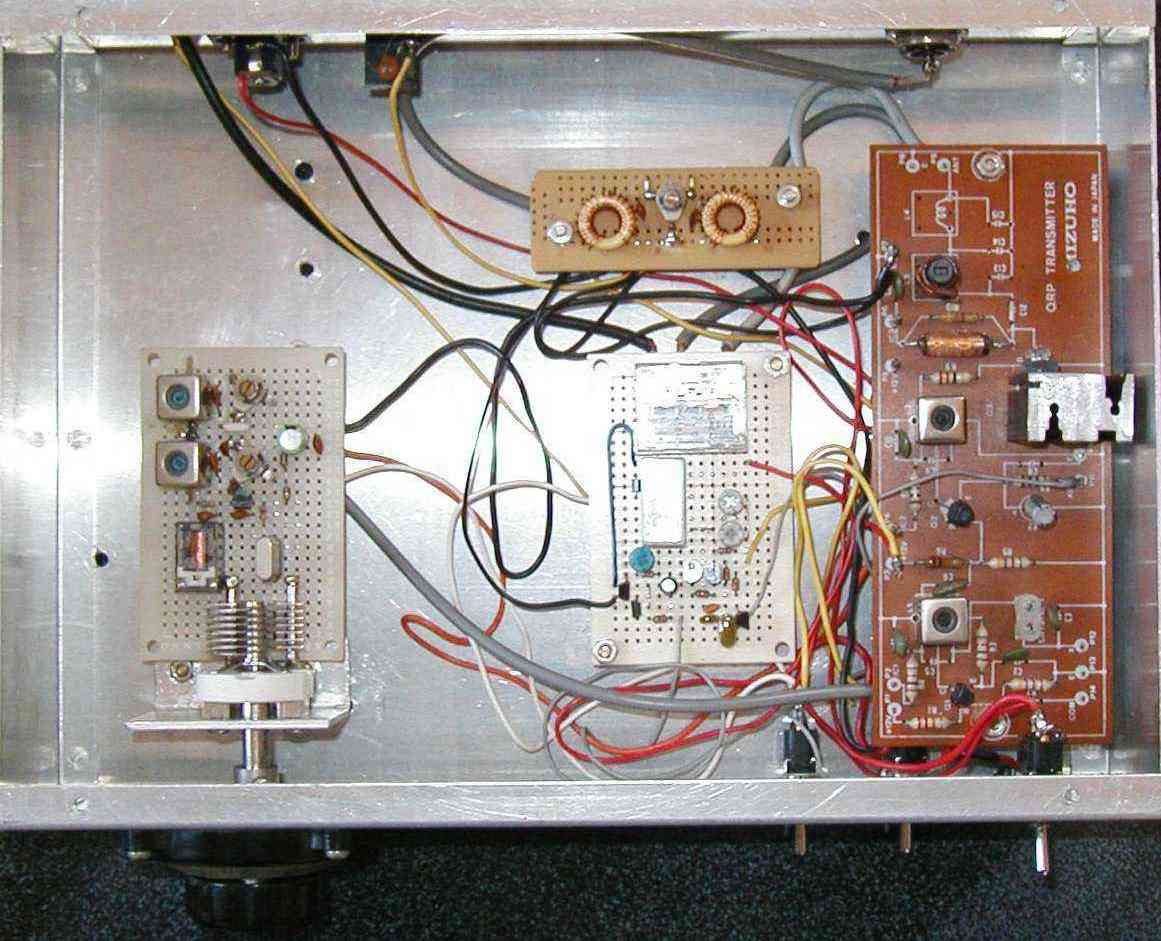

こちらはミズホQP-7を改造したバージョン
受信はメーカー製のトランシーバーでリレーで切り替えていますキャリブレをとって（死語？）いざ送信,ブレークイン回路は付いていますので割りと快適にQSOできます
実はこのバージョン以前にバラバラバージョンと言うのがあって、文字通りばらばら、VXO部とTX部に分かれ、更にブレークイン回路はまだありませんでした。 その為、スナップスイッチを２個切り替えやっと送受信の切り替えというありさま。 とても実用には耐えず、約10QSOで作り直しと相成りました。

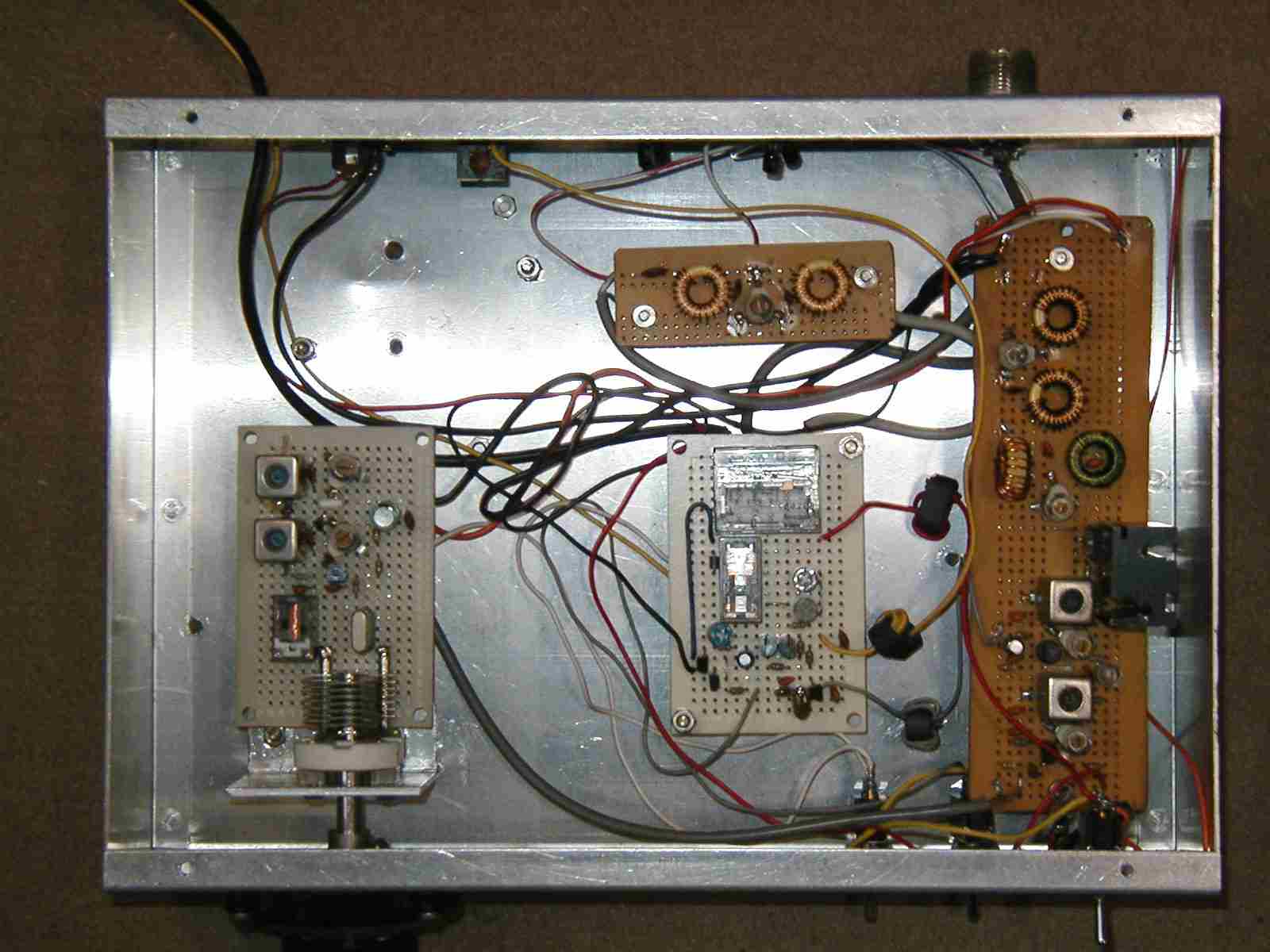

TXの基板部分もユニバーサル基板に組み込んだバージョン、
回路はQP-7の改造バージョンと同じ、でも自分で作った物から出た電波が海の向こうまで飛ぶんだと言う実感を味わえます

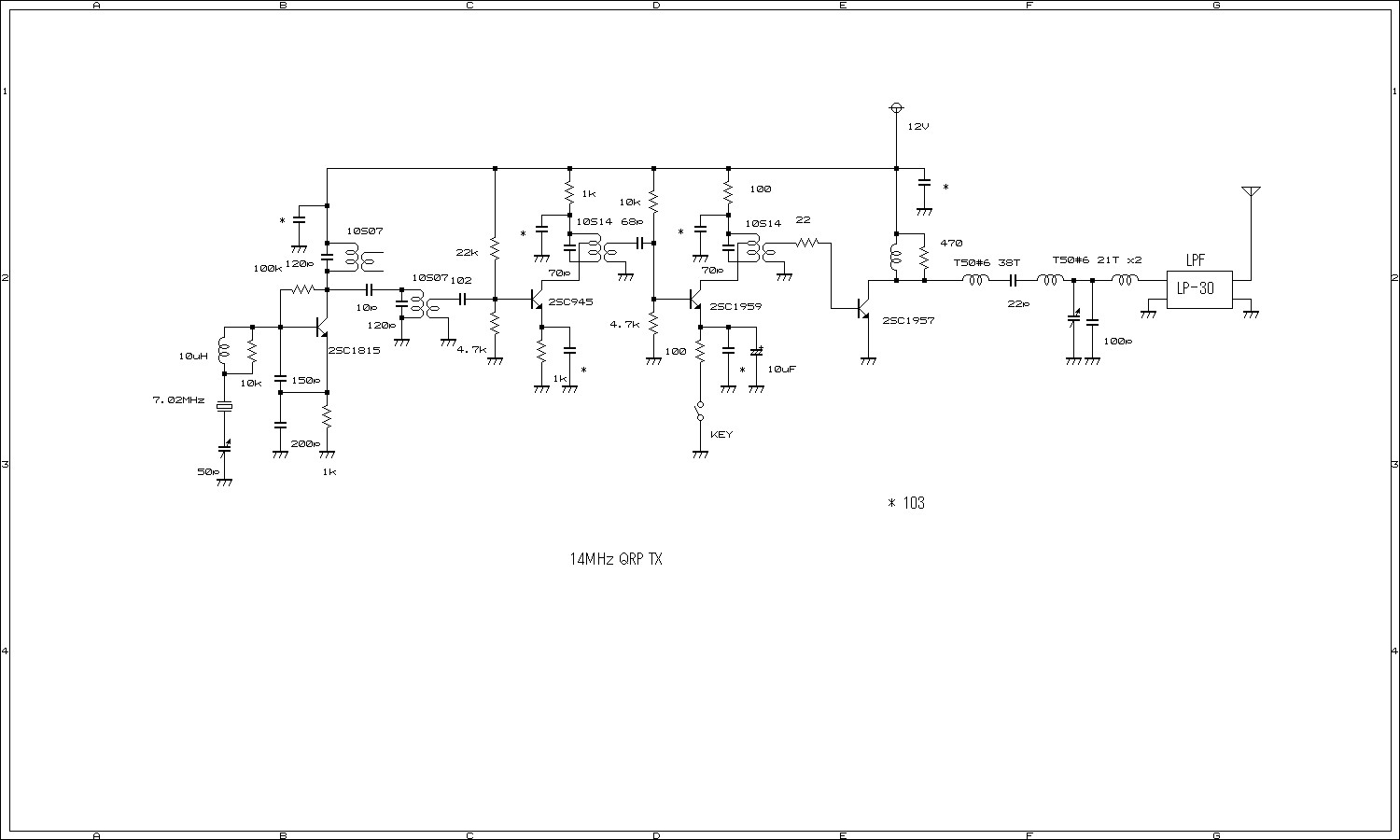

回路図はこちらです。
